特性:
每通道1.8GS/s的实时采样率
Gen2 PCIe x8接口，可达3.5GB/s的数据传输率
2 通道，12 位采样分辨率
支持4096点长度FFT运算的板载FPGA模块
8GB板载双端口内存
可变频外部时钟
800 MHz 的全功率带宽
固定的±400mV信号输入范围
57.1 dB信噪比
NIST可追踪校准
连续流模式
触发输入和触发输出连接端口
PCIe Gen2 x8接口半长卡
AlazarDSO软件方便快速上手
SDK支持C/C++,C#,Python等开发语言，支持MATLAB和LabVIEW开发工具
支持Windows 和Linux操作系统

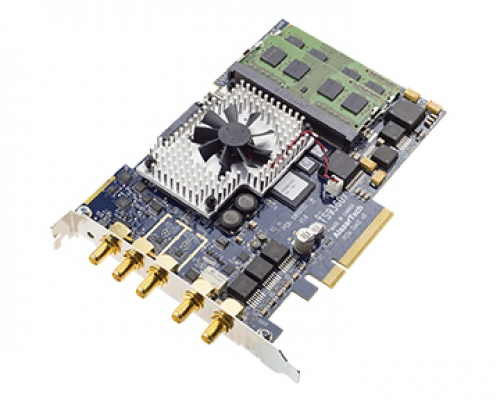

ATS9360 - 12 bit, 1.8 GS/s
ATS9360是一款基于第二代PCI Express 总线8通道接口的12位高速采集卡。
ATS9360拥有支持FFT运算的板载FPGA模块，数据传输率可达3.5 GB/s，双通道输入，采样率高达1.8 GS/s。ATS9360是新一代OCT、雷达、超声波、光谱和射频信号记录等应用的理想解决方案。
You may be eligible for a 30-Day Try-Before-You-Buy Evaluation program.
Click here to find out whether your organization is eligible for this program.
Accessories & Optional Software
Options & Extended Warranties
文档
- ATS9360 Datasheet and specifications
Version: 1.6K
- ATS9360 User Manual
Version: 1.2April 2013 Edition
- ATS9360 EC Declaration of Conformity
Version: 2022
- AlazarTech Global RoHS Certificate of Compliance
Version: Nov 2, 2021
- ATS9360 Reliability Prediction Report
Version: March 2015
- Warranty
图纸
- ATS9360 2D PDF Drawing
Version: 1.6
- ATS9360 3D PDF Model
Version: 1.6
- ATS9360 3D STEP Model
Version: 1.6
软件
- AlazarDSO
Version: 2.1.3
驱动程序
- ATS9360 Driver for Windows
Version: 7.8.1
- Linux Drivers
固件
- ATS9360 Firmware
Version: 21.13
实用程序
- Firmware Update Utility
Version: 3.4.0
- ApiFlags Debug Utility
Version: 0.0.8
- OCT Ignore Bad Clock Utility
Version: 1.0.0
