特性:
16位分辨率，每通道250MS/s采样率
DC耦合的输入放大器
PCIe Gen1 x8接口，可达1.6GB/s的数据传输率
2 通道，16 位采样分辨率
50MHz~250MHz可变频外部时钟
DC~120 MHz 的全功率带宽
固定输入范围 ±1.25 V
信噪比69.32dB
NIST可追踪校准
连续流模式
2GS（千兆个采样）的板载双端口内存
触发输入和触发输出连接端口
PCIe Gen1 x8接口半长卡
AlazarDSO软件方便快速上手
SDK支持C/C++,C#, Python等开发语言，支持MATLAB和LabVIEW开发工具
支持Windows 和Linux操作系统

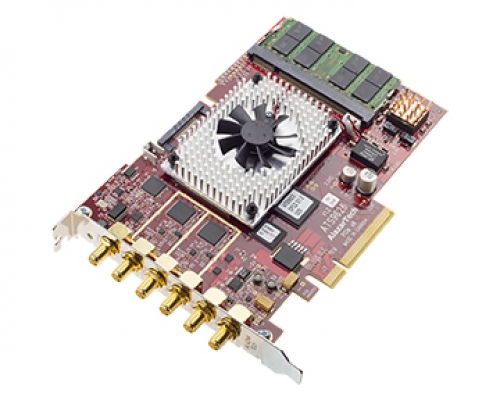

ATS9626 - 16 bit, 250 MS/s DC
ATS9626是一款250MS/s 16 位PCI Express数据采集卡。
固定输入范围±1.25 V，信噪比超过72 分贝，ATS9626是高动态范围直流耦合应用的理想方案。
Accessories & Optional Software
Options & Extended Warranties
文档
- ATS9626 Datasheet and specifications
Version: 1.3K
- ATS9626 User Manual
Version: 1.2June 2013 Edition
- AlazarTech Global RoHS Certificate of Compliance
Version: Nov 2, 2021
- ATS9626 EC Declaration of Conformity
Version: 2022
- ATS9626 Reliability Prediction Report
Version: June 2012
- ATS962x-FDK End of Life Announcement
Version: 2019-04-11End of Life Announcement for ATS962x-FDK
- Warranty
图纸
- ATS9626 2D PDF Drawing
Version: 1.3
- ATS9626 3D PDF Model
Version: 1.3
- ATS9626 3D STEP Model
Version: 1.3
软件
- AlazarDSO
Version: 2.1.3
驱动程序
- ATS9626 Driver for Windows
Version: 7.8.1
- Linux Drivers
实用程序
- Firmware Update Utility
Version: 3.4.0
- ApiFlags Debug Utility
Version: 0.0.8
