特性:
每通道100MS/s实时采样率
16通道
14位分辨率
PCIe Gen2 x8接口，3.5GB/s的数据传输率
100MHz~5MHz可变频外部时钟
最大65 MHz 的全功率带宽
最大100MHz可选带宽
±1V 输入范围
65dB信噪比
NIST可追踪校准
连续流模式
8GB板载双端口内存
触发输入及辅助IO连接端口
半长PCIe x8接口采集卡
AlazarDSO软件方便快速上手
SDK支持C/C++,C#, Python等开发语言，支持MATLAB和LabVIEW开发工具
支持Windows 和Linux操作系统

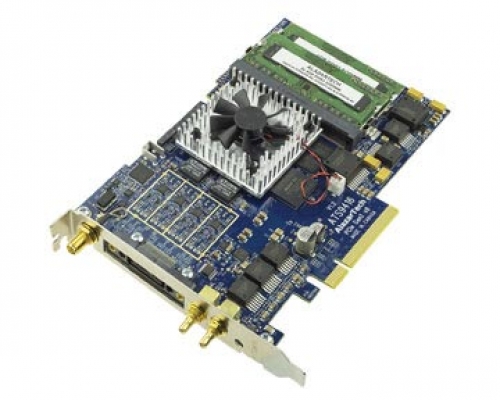

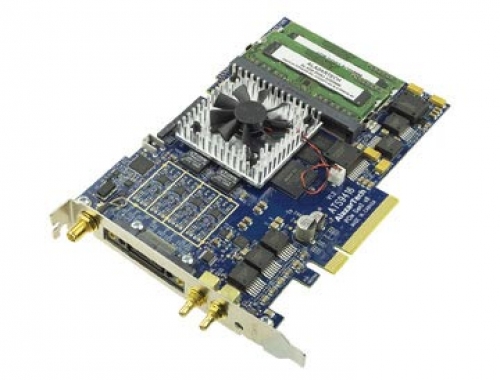

ATS9416 - 14 bit, 100 MS/s, 16ch
ATS9416是一款16通道、14 位分辨率、每通道100 MS/s 采样率的8通道PCI Express （第二代）接口数据采集卡。
数据传输率可达3.5 GB/s，ATS9416是需要多采集通道之类应用的理想解决方案。
You may be eligible for a 30-Day Try-Before-You-Buy Evaluation program.
Click here to find out whether your organization is eligible for this program.
Accessories & Optional Software
Options & Extended Warranties
文档
- ATS9416 Datasheet and specifications
Version: 1.3J
- ATS9416 User Manual
Version: 1.3
- ATS9416 EC Declaration of Conformity
Version: 2022
- AlazarTech Global RoHS Certificate of Compliance
Version: Nov 2, 2021
- ATS9416 Reliability Prediction Report
Version: March 2015
- Warranty
图纸
- ATS9416 2D PDF Drawing
Version: 1.3
- ATS9416 3D PDF Model
Version: 1.3
- ATS9416 3D STEP Model
Version: 1.3
软件
- AlazarDSO
Version: 2.1.3
驱动程序
- ATS9416 Driver for Windows
Version: 7.8.1
- Linux Drivers
固件
- ATS9416 Firmware
Version: 3.15
实用程序
- Firmware Update Utility
Version: 3.4.0
- ApiFlags Debug Utility
Version: 0.0.8
Special Features
16 channels per board
High-Density Analog Connector
