特性:
每通道125MS/s实时采样率
2通道
14位分辨率
最大每通道128MS板载存储内存
连续流模式
125MHz~1MHz可变频外部时钟
最大65 MHz 的全功率带宽
±20 mV~±10V 输入范围
NIST或CNRC可追踪校准
触发输入和触发输出连接器
半长PCIe x1接口采集卡
AlazarDSO软件方便快速上手
SDK支持C/C++,C#, Python等开发语言，支持MATLAB和LabVIEW开发工具
支持Windows 和Linux操作系统

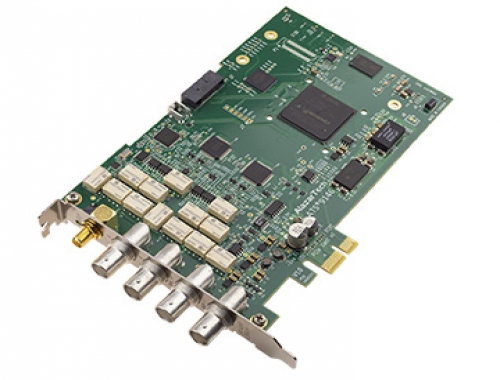

ATS9146 - 14 bit, 125 MS/s, 2ch
ATS9146 是一款2通道、14位分辨率的高速数据采集卡，采样率125MS/s,每通道可存储 128兆个采样，可用流模式将数据传输给主板内存。
ATS9146是单通道的PCIe接口采集卡，最大200MB/s的数据传输率。是许多应用的理想解决方案。
You may be eligible for a 30-Day Try-Before-You-Buy Evaluation program.
Click here to find out whether your organization is eligible for this program.
Accessories & Optional Software
Options & Extended Warranties
文档
- ATS9146 Datasheet and specifications
Version: 1.3A
- ATS9146 User Manual
Version: 1.2
- AlazarTech Global RoHS Certificate of Compliance
Version: Nov 2, 2021
- ATS9146 Reliability Prediction Report
Version: June 2020
- Warranty
图纸
- ATS9146 2D PDF Drawing
Version: 1.2
- ATS9146 3D PDF Model
Version: 1.2
- ATS9146 3D STEP Model
Version: 1.2
软件
- AlazarDSO
Version: 2.1.3
驱动程序
- ATS9146 Driver for Windows
Version: 7.8.1
- Linux Drivers
固件
- ATS9146 Firmware
Version: 5.11
实用程序
- Firmware Update Utility
Version: 3.4.0
- ApiFlags Debug Utility
Version: 0.0.8
