特性:
每通道250 MS/s的实时采样率
2通道，8位采样分辨率
100 MHz全功率带宽
±20mV~±10V信号输入范围
44.5 dB信噪比
NIST可追踪校准
每通道16兆采样存储容量
可选择每通道256兆存储容量
触发输入和触发输出连接端口
半长PCI卡
AlazarDSO软件方便快速上手
SDK支持C/C++,C#, Python等开发语言，支持MATLAB和LabVIEW开发工具
支持Windows 和Linux操作系统

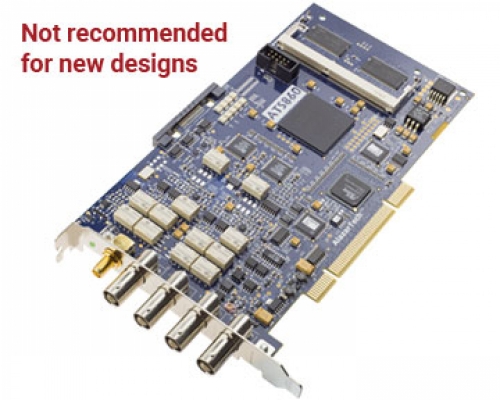

ATS860 - 8 bit, 250 MS/s
ATS860是目前市场上性能最优越、价格最优惠、250 MS/s采样率的PCI数据采集卡。该产品具有两个同步的250 MS/s模数转换器、完全可编程的模拟前端，以及可选的双端口存储器，是许多应用理想的数据采集卡，如超声测试等。
ATS860 is not recommended for new designs. Recommended replacement: ATS9872. Consult the EOL Announcement for more details.
Accessories & Optional Software
Options & Extended Warranties
文档
- ATS860 Datasheet and specifications
Version: 1.2H
- ATS860 User Manual
Version: 1July 2006 Edition
- ATS860 EC Declaration of Conformity
Version: 2009
- AlazarTech Global RoHS Certificate of Compliance
Version: Nov 2, 2021
- ATS860 End of Life Announcement
Version: April 2021
- ATS860 Reliability Prediction Report
Version: May 2011
- Warranty
图纸
- ATS860-256M 2D PDF Drawing
Version: 1.2
- ATS860-16M 2D PDF Drawing
Version: 1.2
- ATS860-16M 3D PDF Model
Version: 1.2
- ATS860-256M 3D PDF Model
Version: 1.2
- ATS860-16M 3D STEP Model
Version: 1.2
- ATS860-256M 3D STEP Model
Version: 1.2
软件
- AlazarDSO
Version: 2.1.3
驱动程序
- ATS860 Driver for Windows
Version: 7.8.1
- Linux Drivers
实用程序
- ApiFlags Debug Utility
Version: 0.0.8
